200L 1000L Visual Mesin Isi Otomatis

(Tampilan peralatan bakal beda-beda miturut fungsi khusus utawa upgrade teknis, tundhuk obyek fisik.)

Somtrue minangka produsen profesional, setya nyedhiyakake produk lan layanan sing luwih apik kanggo pelanggan global. Mesin pangisi otomatis otomatis 200L 1000L ora mung ditampa kanthi apik ing pasar domestik, nanging uga entuk pangenalan ing pasar internasional. Liwat upaya sing terus-terusan lan inovasi sing terus-terusan, Somtrue terus nambah tingkat teknis lan kapasitas produksi kanggo nyukupi kabutuhan pelanggan global sing saya tambah akeh. Kita pitados bilih liwat efforts lan kerjasama saka loro-lorone, kita bakal nggawe mangsa luwih apik! Apa pelanggan sing wis ana utawa mitra anyar, kita ngarep-arep bisa tuwuh bebarengan karo sampeyan lan entuk sukses lan prestasi sing luwih gedhe. Ayo ketemu tantangan bebarengan, nggawe nilai luwih kanggo pelanggan, lan nuduhake pangembangan lan kemajuan industri!

Ringkesan Mesin Pangisi Otomatis Visual 200L 1000L:

Sistem kemasan cerdas sing dirancang khusus kanggo tong minyak 200L ing lingkungan tahan bledosan kanggo kemasan tong 200L (kalebu tray). Nggunakake tutuk telusuran visual, bisa nyadari kemasan otomatis tong minyak 200L bukaan otomatis, nyilem otomatis, ngisi cepet otomatis, bocor otomatis, tutup benang sealing otomatis lan kabeh proses liyane.

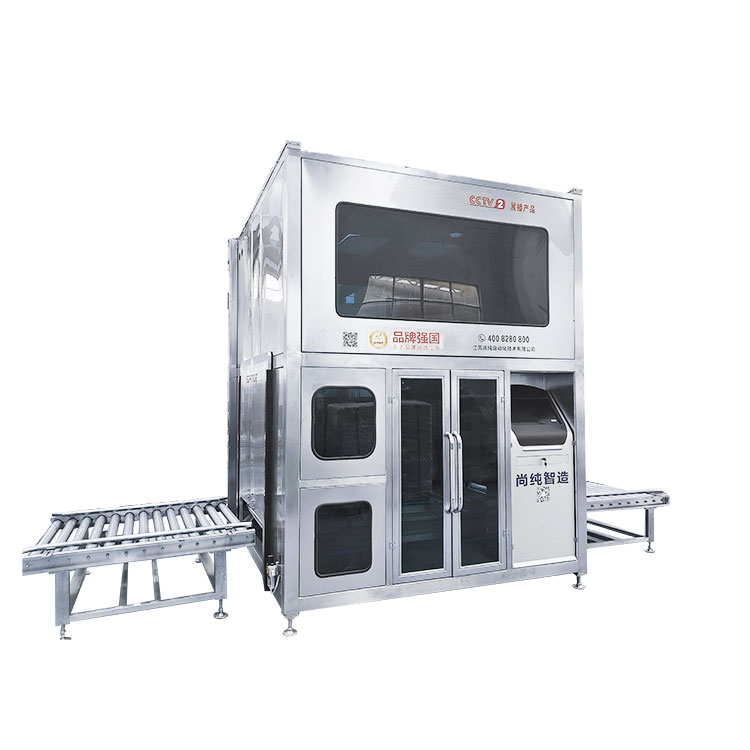

Bagean utama ngisi nggunakake pigura perlindungan lingkungan, sing bisa ndeleng jendhela, lan kanthi otomatis mindhah lawang mlebu lan metu saka ember, sing bisa dadi papan sing ditutup nalika ngisi. Bagian kontrol listrik mesin iki kalebu pengontrol sing bisa diprogram PLC, modul timbangan, sistem visual, lan sapiturute, kanthi kemampuan kontrol sing kuat lan otomatisasi sing dhuwur. Kanthi fungsi ora ngisi tong minyak, ora ngisi cangkeme tong minyak ora diidini, kanggo nyegah sampah lan polusi bahan, supaya integrasi elektromekanik mesin wis dadi kinerja sing sampurna.

Prinsip kerja bobot digunakake kanggo ngerteni kontrol jumlah ngisi. Wektu bukaan katup ngisi dikontrol dening PLC pengontrol sing bisa diprogram, lan materi kasebut mili menyang (utawa diangkut liwat feed pompa) menyang wadhah. Departemen ngisi mesin iki nyadari ngisi kanthi cepet lan ngisi alon liwat pipa sing kandel lan tipis kaping pindho, lan aliran ngisi alon bisa diatur. Ing wektu wiwitan ngisi, pipa pindho dibukak bebarengan. Sawise wektu ngisi, silinder nyilem munggah menyang posisi cangkeme tong minyak, pipa mentah ditutup, lan pipa tipis terus diisi alon-alon nganti volume pangisi sakabehe disetel. Tutup muter otomatis ditindakake ing pungkasan ngisi.

Peralatan kasebut duwe sistem timbangan lan umpan balik, sing bisa nyetel lan nyetel volume ngisi sing cepet lan alon.

Layar tutul bisa nampilake wektu saiki, status peralatan sing mlaku, bobot ngisi, output kumulatif lan fungsi liyane.

Peralatan kasebut nduweni fungsi mekanisme weker, tampilan fault lan skema pangolahan cepet.

Garis pangisi duwe fungsi proteksi interlock, ngisi kanthi otomatis mandheg, lan ngisi kanthi otomatis nalika ngisi wis ana.

Mesin iki dilengkapi kabeh tutup, sisih siji ember mbukak, njaga ventilasi alami; liyane iku struktur ditutup, karo Windows, lan dilengkapi ventilasi cilik kanggo kontrol manual.

Mesin iki ditutup kanthi tutup, kanthi antarmuka pressurization, bisa ngecas peralatan, nyuda gas eksternal menyang peralatan.

Parameter teknis utama:

Sistem posisi visual

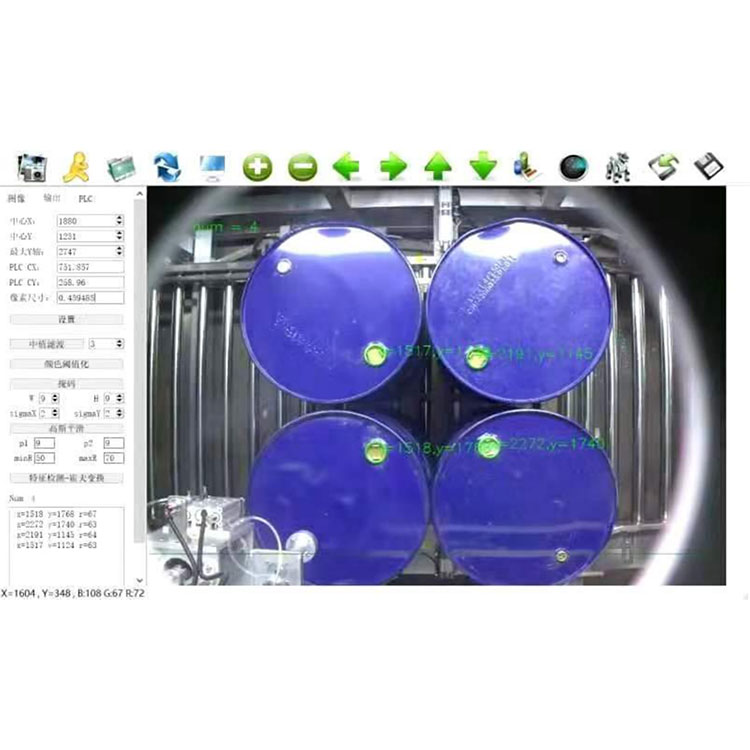

Vision: nggunakake kamera cerdas industri, dimuat menyang kothak mesin isolasi bledosan visual bisa digunakake. Saka kamera cerdas, lan sistem obah koordinat kontrol PLC nunjukake bedhil ngisi ing port tong minyak. Sistem obah koordinat 3 D: sistem alur panuntun lan motor deceleration bukti bledosan.

Fungsi utama:

Panelusuran otomatis: posisi visual, telusuran sistem obah koordinat, ngisi ngisi gulung bedhil.

Isi kuantitatif otomatis kanthi cepet lan alon: kanggo njamin akurasi ngisi lan kapasitas produksi;

Formulir ngisi: ngisi utawa ing tingkat cairan;

Katup basa pneumatik tansah mbukak sudhut, alon-alon nambah wates aliran mburi ngarep-alon mudhun tingkat aliran saka stopkontak gun Isi;

Desain cangkir Cairan-nyilikake bocor saka Cairan ampas sawise perfusi;

Isi kuantitatif otomatis lan manual - operasi lan pangopènan sing gampang;

Fungsi peeling otomatis-nanggulangi pengaruh faktor bobot inconsistent saka ngisi wadhah ing akurasi;

Isi luwes-kuantitatif titik nilai sing diadaptasi kanggo macem-macem kisaran bobot;

diagnosa otomatis, weker fault-nambah linuwih saka karya sistem;

Safety interlock-ember ing panggonan, spray gun mudhun; isi gun ndhuwur laras bali;

Kontrol ngunci mandhiri-test nozzle sadurunge ngisi;

Panyimpenan setelan Product-bisa nyimpen nganti macem-macem produk bobot nyetel nilai lan paramèter perfusi sing gegandhengan;

Deteksi toleransi-deteksi otomatis kesalahan ngisi;

Layar tutul-antarmuka Cina, intuisi, setelan trep.

Weker tandha-Akurat kanggo titik Gagal.

Sistem kontrol otomatis

Kabeh baris dumadi saka macem-macem sistem PLC, sing bisa dikontrol kanthi mandiri lan saling ngunci. Wis fungsi sistem poto-mriksa, weker tampilan fault, akurasi, kacepetan, output, etc. Saben sistem wis antarmuka manungsa-mesin dhewe, lan kabeh paramèter bisa dilakokno ing antarmuka wong-mesin. Nyedhiyani diagram alur proses kontrol pipa lan diagram logika.

Bisa nyimpen jinis bahan ngisi, jumlah batch, tanggal, bobot saben tong minyak, wektu panyimpenan lan fungsi rekaman liyane

Sistem ngisi lan sistem tutup spin mbukak

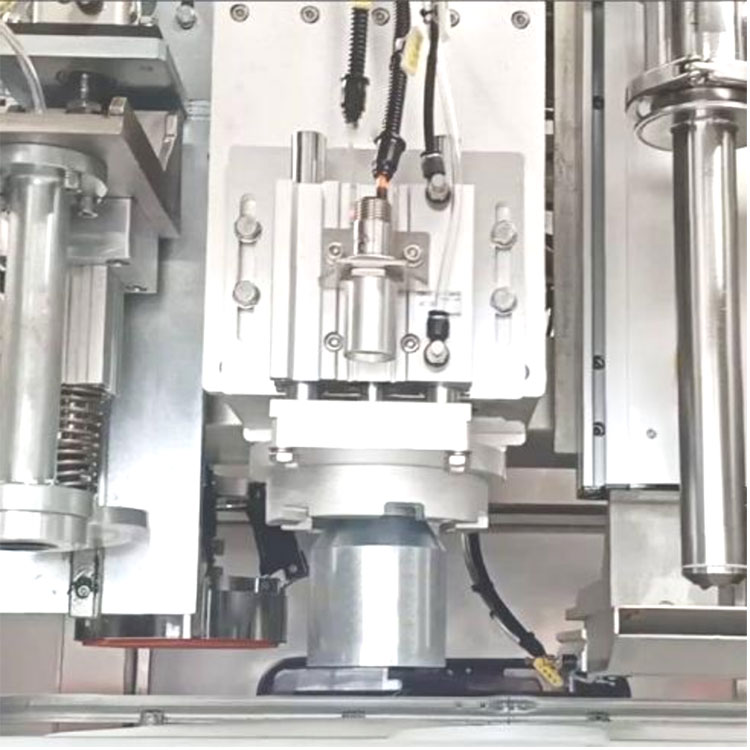

Isi kepala bedhil: ing wangun pamblokiran eksternal, bakal kanthi otomatis nyilem menyang cangkeme tong minyak (ngisor tong minyak) sajrone ngisi, lan kanthi otomatis munggah sawise ngisi. Kepala bedhil ngisi minangka desain kothong, lan materi bisa diresiki sawise sirah bedhil ditutup kanggo nyegah cipratan materi.

Sisih ngisor sirah bedhil ngisi diwenehake karo piring cairan sing ngluwihi silinder. Sawise ngisi, sirah ngisi mundhak lan piring saluran ndawakake kanggo nyegah materi supaya ora ngrusak packing lan ngirim awak garis. Cakram nyambungake cairan dirancang kanggo disassembly kanthi bebas, sing bisa dibongkar tanpa alat lan trep kanggo ngresiki.

Bukak tutup, muter bagean tutup: nggunakake teknologi paten perusahaan, bisa paket sirah tutup Rotary lan lumahing tong minyak vertikal, lan bisa Gamelan, gampang kanggo mbukak tutup lan muter tutup, ora ngrusak tutup, ora babras tutup , gelar sealing tutup nyenyet dhuwur.

Layar tutul lan sistem timbangan

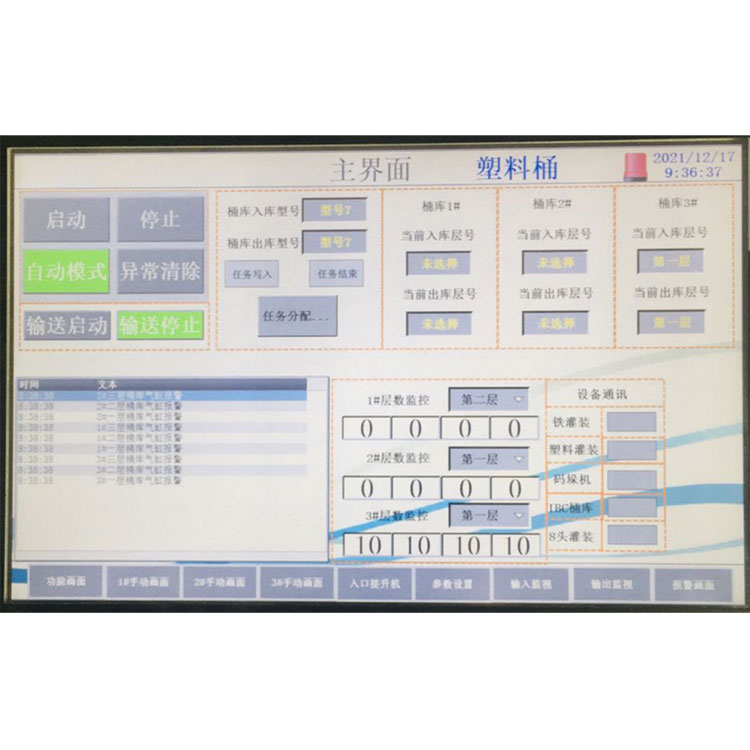

Setelan lan operasi parameter ngisi materi liwat operasi layar tutul, prasaja lan intuisi, lan kanthi tampilan suhu, diagnosis kesalahan lan weker, fungsi cepet. Nduwe fungsi program panyimpenan memori, bisa nyimpen pirang-pirang set paramèter, lan bisa ndeleng data historis. Bisa kanthi otomatis ngetung panyimpangan pangukuran, lan bisa dijenengi kanggo program sing beda-beda, ngganti spesifikasi sing beda utawa ngganti kapasitas produksi, mung kudu nyetel paramèter sing beda, bisa nambah efisiensi kerja. Sistem bobot nggunakake sensor merek Amerika sing misuwur kanggo njamin akurasi ngisi. Kajaba iku, sistem nduweni fungsi pangayoman lenga, lan sensor trep kanggo nginstal, mbusak lan ndandani.

Tabel skala nduweni fungsi protèktif, nalika sirah laras gun, sirah gun kanthi otomatis bali. Lan dilindhungi kanthi wektu ngisi maksimal.

safety interlocking

Keamanan Interlock ing Situs Feed:

Pasang tombol nomer 1 lan 2 ing dipakani. Nalika tray diselehake lan diangkut ing ndhuwur, pencet tombol # 1, banjur baris perakitan nggawa tandha No.1 lan ngirim tray kanggo peralatan ngisi No.1.

Sawise maneh, nalika tray diselehake lan diangkut ing tray, pencet tombol No.2. Banjur baris perakitan nggawa tandha No.2 lan ngirim tray menyang peralatan ngisi No.2.

Nalika no. Isi 1 dibuwang, jalur perakitan bakal nggawa tandha rampung No.1, lan ora bakal menyang peralatan ngisi No.2 menyang stasiun sabanjure.

Isi Keamanan Interlock:

satety metu:

Nalika lawang keamanan mbukak, ngaso tumindak saiki;

Sawise lawang keamanan ditutup, kontrol akses ora normal dibusak, lan ngisi terus kanggo ngrampungake operasi normal.

Diving interlock:

Ing njaba cangkeme ember ngisi, weker downpressure ora normal digawe, lan sirah ngisi munggah menyang posisi asli lan ditanggulangi kanthi intervensi manual.

Isi keluwihan:

Ngisi tes ngisi lembur, kabeh mesin mandheg ngisi, weker, intervensi manual kanggo ngatasi.

Pengisian plugging alarm

Kamera njupuk weker abnormal

Weker materi mlebu lan metu sing ora normal
